وصف
إنتل ® اللوحة الأم B760 (LGA 1700) mATX، PCIe 4.0، فتحتان M.2، Realtek 2.5Gb Ethernet، DisplayPort، Dual HDMI ® ، SATA 6 Gbps، USB 3.2 Gen 2 الخلفي، USB 3.2 Gen 1 Type-C ® الأمامي، Aura Sync
- إنتل ® مقبس LGA 1700: جاهز لليوم الثالث عشر و 12 الجيل الجديد من Intel® المعالجات
- اتصال فائق السرعة: PCIe 4.0، فتحتان M.2، وشبكة Ethernet بسرعة 2.5 جيجابت من Realtek، ومنفذ USB 3.2 Gen 2 الخلفي، ومنفذ USB 3.2 Gen 1 Type-C ® الأمامي
- التبريد الشامل: مبدد حراري VRM، ومبدد حراري M.2، ومبدد حراري PCH، ورؤوس مراوح هجينة وFan Xpert 2+
- ASUS OptiMem II: التوجيه الدقيق للمسارات والمسارات، بالإضافة إلى تحسينات الطبقة الأرضية للحفاظ على سلامة الإشارة لتحسين سرعة تشغيل الذاكرة
- إضاءة Aura Sync RGB: موصلات Gen 2 القابلة للعنونة على اللوحة وموصلات Aura RGB لشرائط LED RGB، يمكن مزامنتها بسهولة مع الأجهزة المتوافقة مع Aura Sync
نموذج

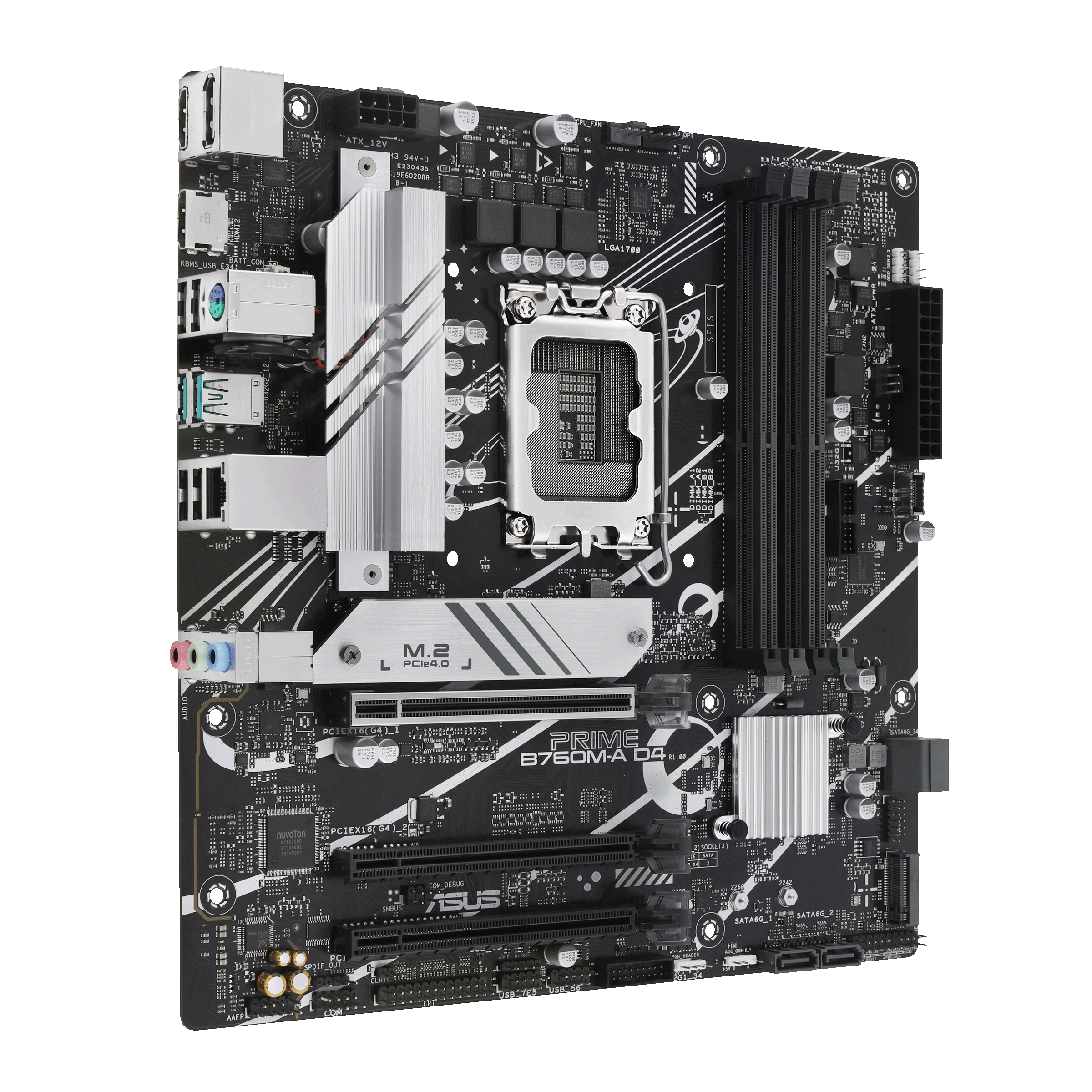

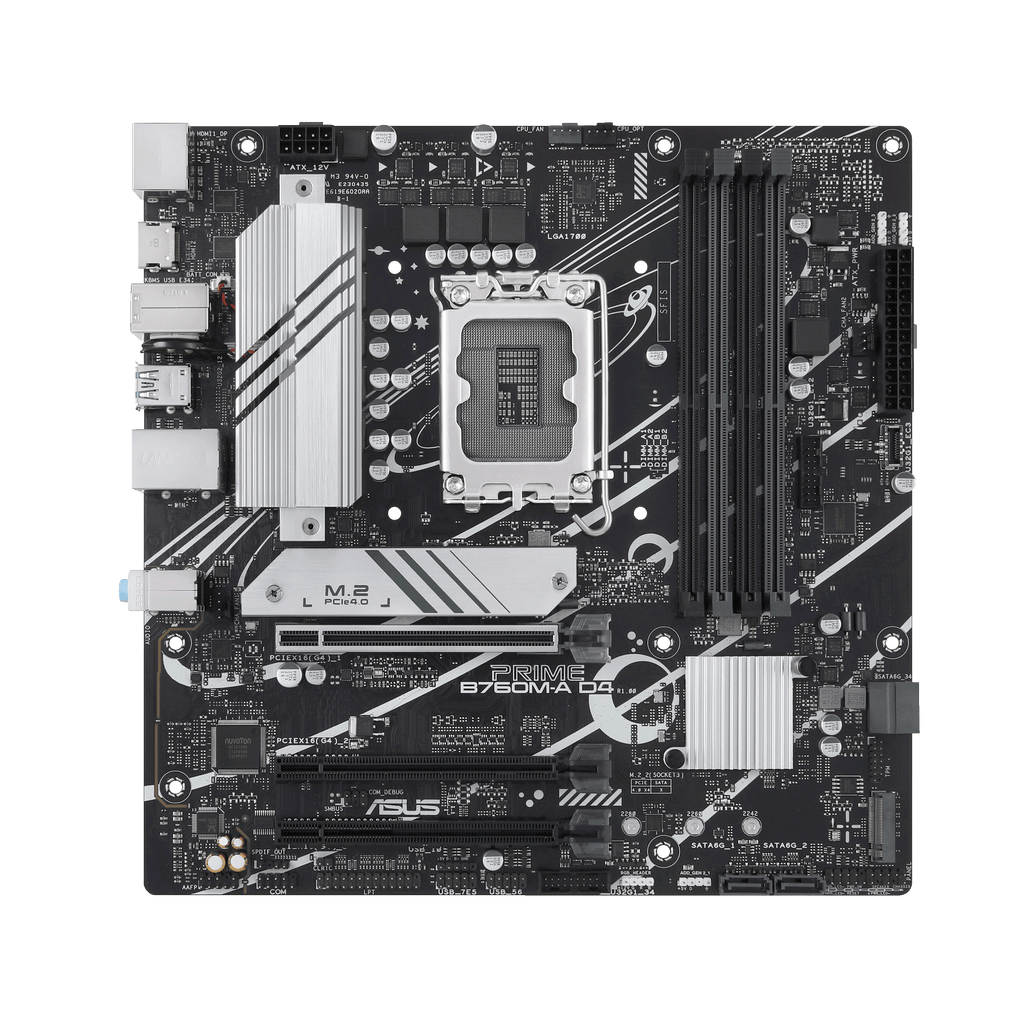

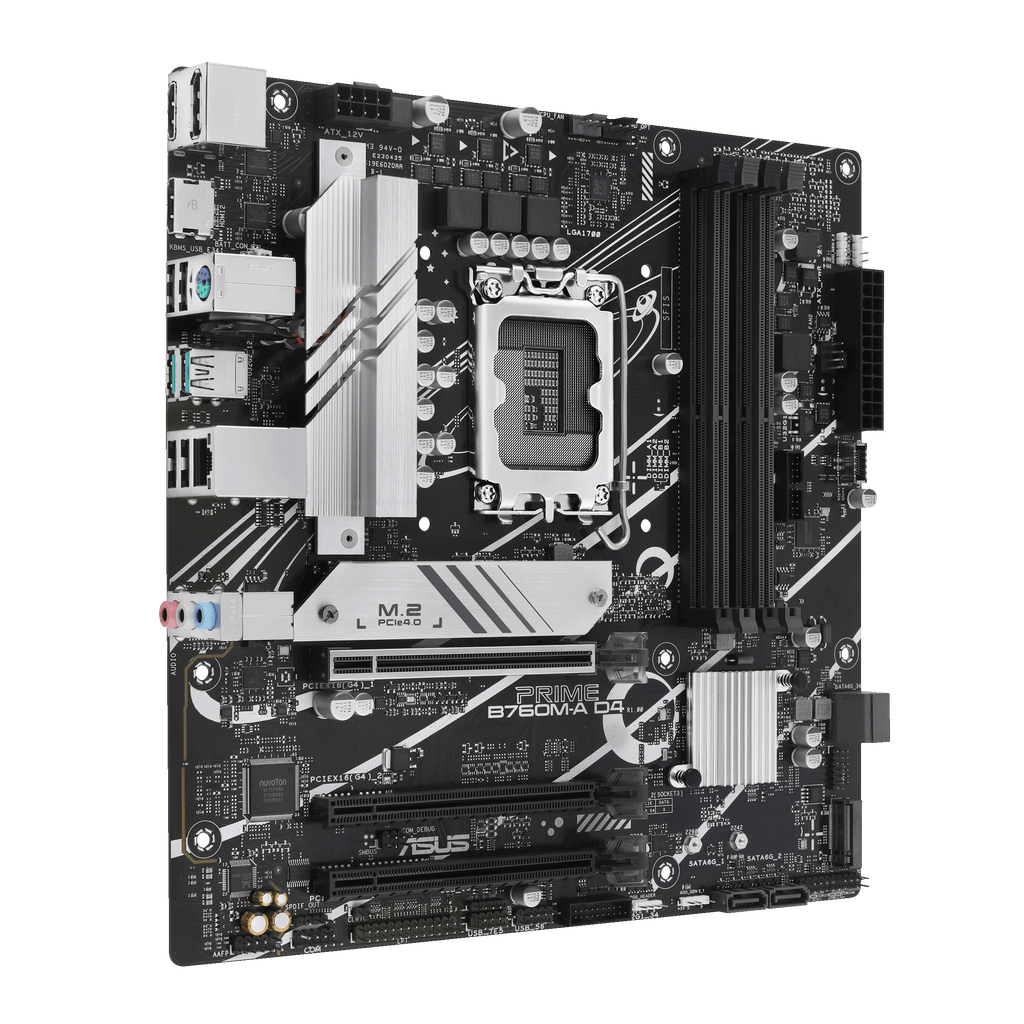

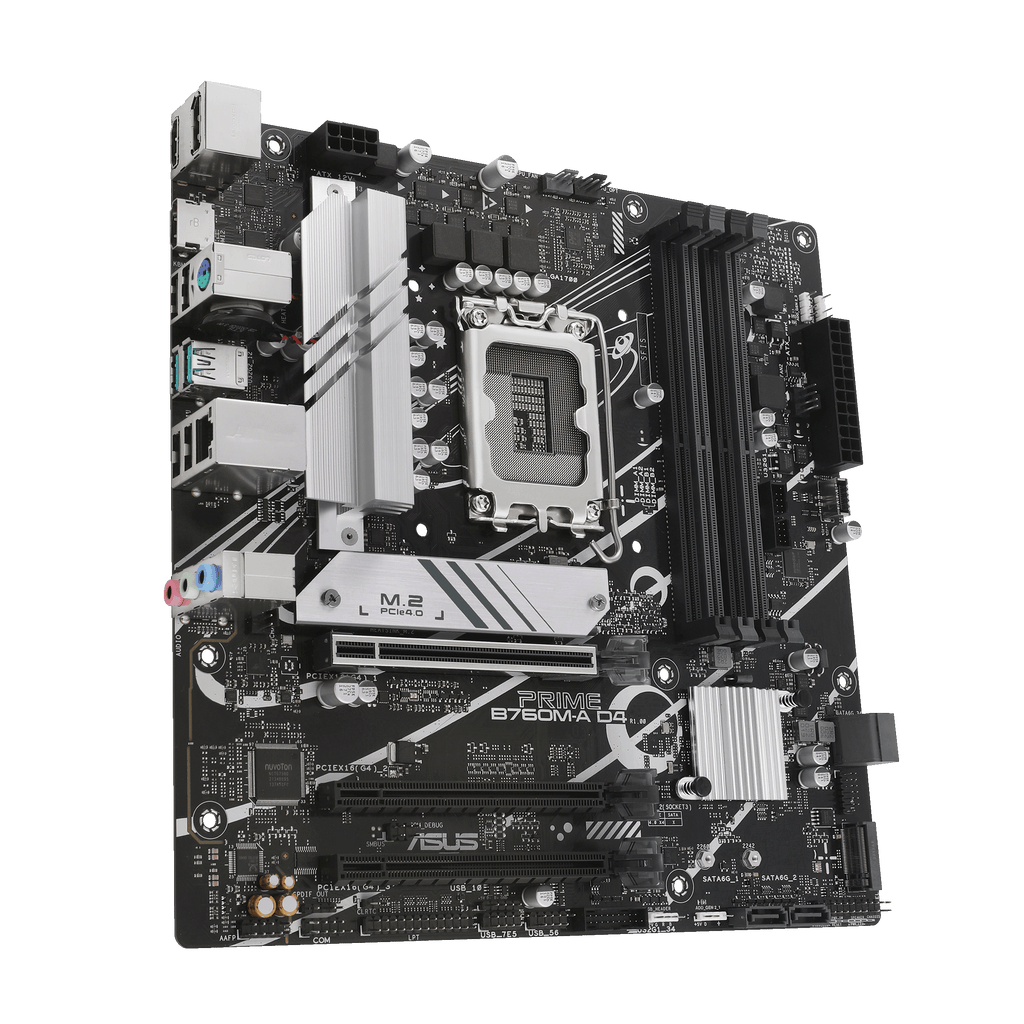

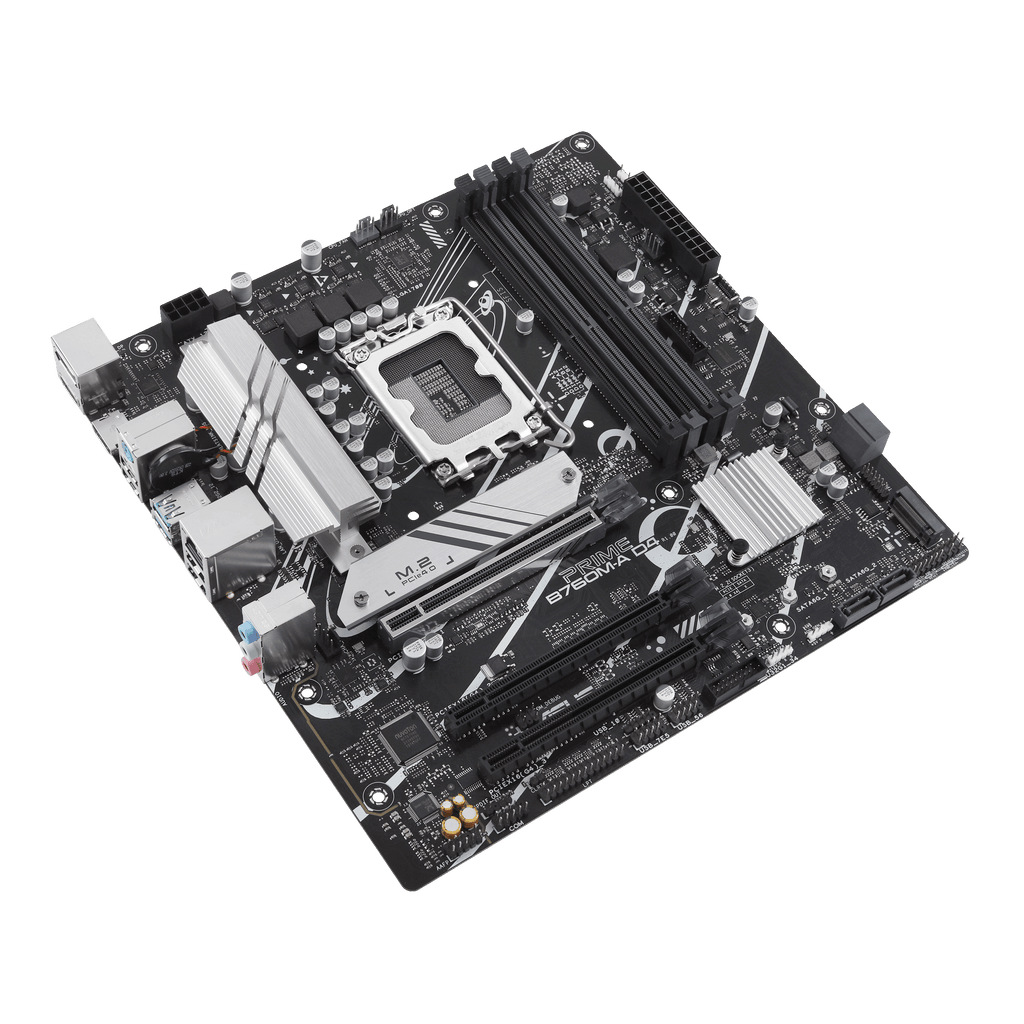

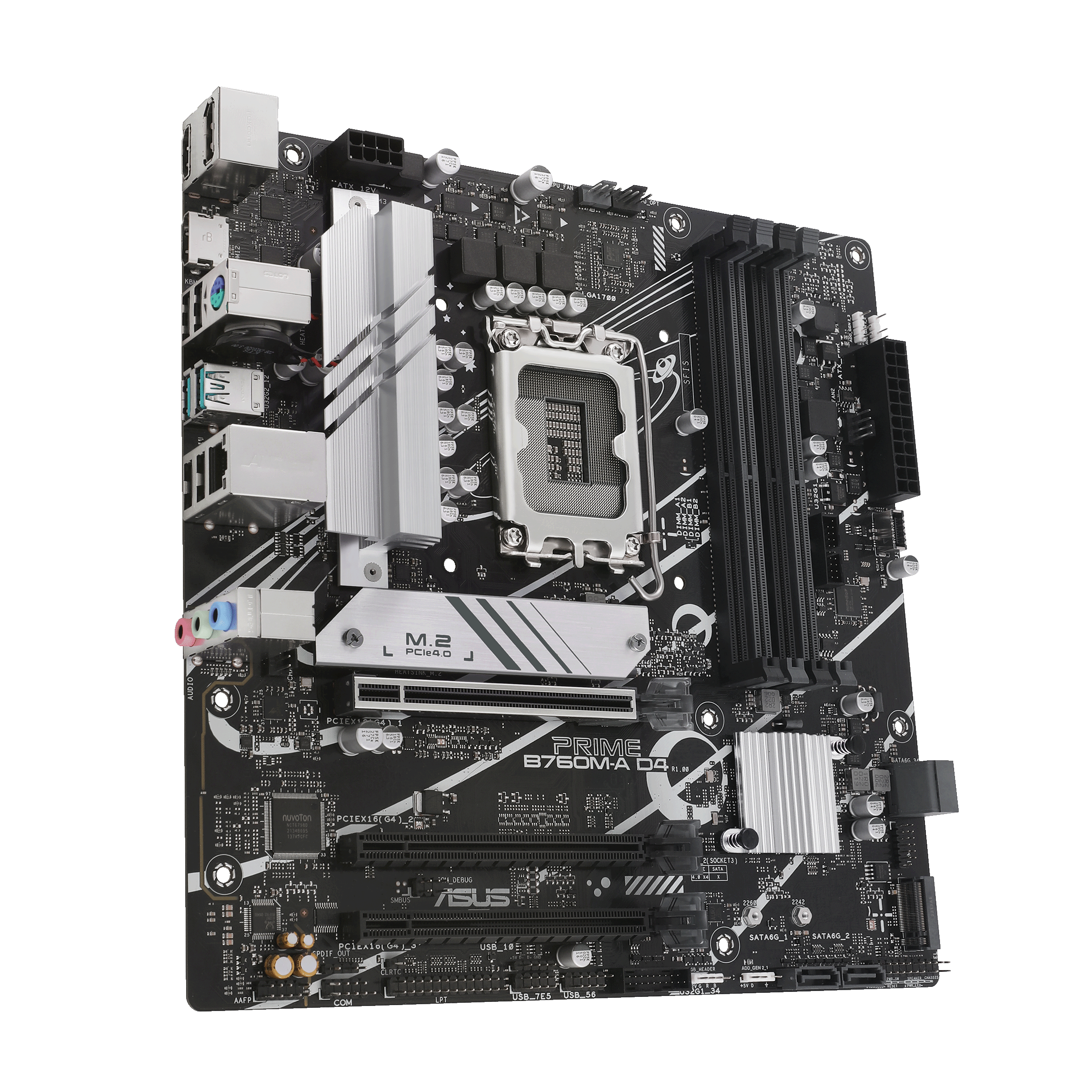

برايم B760M-A D4
وحدة المعالجة المركزية
إنتل ® مقبس LGA1700 للجيل الثالث عشر معالجات Intel® Core™ من الجيل الثاني عشر الجيل الجديد من Intel® Core™، بنتيوم ® معالجات Gold وCeleron ® *
يدعم Intel ® تقنية Turbo Boost 2.0 وIntel ® تقنية Turbo Boost Max 3.0**
*الرجوع إلى www.asus.com للحصول على قائمة دعم وحدة المعالجة المركزية.
**يعتمد دعم Intel® Turbo Boost Max Technology 3.0 على أنواع وحدة المعالجة المركزية.
يدعم Intel ® تقنية Turbo Boost 2.0 وIntel ® تقنية Turbo Boost Max 3.0**
*الرجوع إلى www.asus.com للحصول على قائمة دعم وحدة المعالجة المركزية.
**يعتمد دعم Intel® Turbo Boost Max Technology 3.0 على أنواع وحدة المعالجة المركزية.
مجموعة الشرائح
إنتل ® شريحة B760
ذاكرة
4 وحدات ذاكرة DIMM، بحد أقصى 128 جيجابايت، DDR4 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 ذاكرة غير مخزنة مؤقتًا وغير مصححة بتصحيح الأخطاء*
هندسة الذاكرة ثنائية القناة
يدعم Intel® Extreme Memory Profile (XMP)
أوبتيم 2
* تختلف أنواع الذاكرة المدعومة ومعدل البيانات (السرعة) وعدد وحدات DRAM حسب وحدة المعالجة المركزية وتكوين الذاكرة، لمزيد من المعلومات راجع www.asus.com لقائمة دعم الذاكرة.
هندسة الذاكرة ثنائية القناة
يدعم Intel® Extreme Memory Profile (XMP)
أوبتيم 2
* تختلف أنواع الذاكرة المدعومة ومعدل البيانات (السرعة) وعدد وحدات DRAM حسب وحدة المعالجة المركزية وتكوين الذاكرة، لمزيد من المعلومات راجع www.asus.com لقائمة دعم الذاكرة.
الرسومات
1 × منفذ عرض**
2 × HDMI® الموانئ***
* قد تختلف مواصفات الرسومات بين أنواع وحدات المعالجة المركزية. يرجى الرجوع إلى www.intel.com لأي تحديثات.
** يدعم الحد الأقصى 4K@60Hz كما هو محدد في DisplayPort 1.4.
*** يدعم 4K@60Hz كما هو محدد في HDMI ® 2.1.
2 × HDMI® الموانئ***
* قد تختلف مواصفات الرسومات بين أنواع وحدات المعالجة المركزية. يرجى الرجوع إلى www.intel.com لأي تحديثات.
** يدعم الحد الأقصى 4K@60Hz كما هو محدد في DisplayPort 1.4.
*** يدعم 4K@60Hz كما هو محدد في HDMI ® 2.1.
فتحات التوسعة
إنتل ® 13 & 12 معالجات الجيل
1 × فتحة PCIe 4.0 x16
مجموعة شرائح Intel® B760
1 × فتحة PCIe 4.0 x16 (تدعم وضع x4)
1 × فتحة PCIe 4.0 x16 (تدعم وضع x1)
ملاحظة: للتأكد من توافق الجهاز المثبت، يرجى الرجوع إلى https://www.asus.com/support/ للحصول على قائمة الأجهزة الطرفية المدعومة.
1 × فتحة PCIe 4.0 x16
مجموعة شرائح Intel® B760
1 × فتحة PCIe 4.0 x16 (تدعم وضع x4)
1 × فتحة PCIe 4.0 x16 (تدعم وضع x1)
ملاحظة: للتأكد من توافق الجهاز المثبت، يرجى الرجوع إلى https://www.asus.com/support/ للحصول على قائمة الأجهزة الطرفية المدعومة.
تخزين
يدعم إجمالي 2 x فتحات M.2 و4 x منافذ SATA 6Gb/s*
إنتل ® 13 & 12 معالجات الجيل
فتحة M.2_1 (المفتاح M)، النوع 2242/2260/2280 (تدعم وضع PCIe 4.0 x4)
إنتل ® شريحة B760
فتحة M.2_2 (المفتاح M)، النوع 2242/2260/2280 (تدعم وضع PCIe 4.0 x4)
4 منافذ SATA 6 جيجابت/ثانية
* إنتل ® تدعم تقنية التخزين السريع SATA RAID 0/1/5/10.
إنتل ® 13 & 12 معالجات الجيل
فتحة M.2_1 (المفتاح M)، النوع 2242/2260/2280 (تدعم وضع PCIe 4.0 x4)
إنتل ® شريحة B760
فتحة M.2_2 (المفتاح M)، النوع 2242/2260/2280 (تدعم وضع PCIe 4.0 x4)
4 منافذ SATA 6 جيجابت/ثانية
* إنتل ® تدعم تقنية التخزين السريع SATA RAID 0/1/5/10.
إيثرنت
1 × إيثرنت Realtek 2.5Gb
USB
منفذ USB خلفي (إجمالي 6 منافذ)
2 منفذ USB 3.2 من الجيل الثاني (2 من النوع A)
4 منافذ USB 2.0 (4 من النوع A)
منفذ USB أمامي (إجمالي 10 منافذ)
يدعم موصلا USB 3.2 Gen 1 2 منافذ USB 3.2 Gen 1 إضافية
1 × موصل USB 3.2 Gen 1 (يدعم USB Type-C ® )
2 × موصلات USB 2.0 تدعم 4 منافذ USB 2.0 إضافية
1 × موصل USB 2.0 يدعم منفذ USB 2.0 إضافي واحد
2 منفذ USB 3.2 من الجيل الثاني (2 من النوع A)
4 منافذ USB 2.0 (4 من النوع A)
منفذ USB أمامي (إجمالي 10 منافذ)
يدعم موصلا USB 3.2 Gen 1 2 منافذ USB 3.2 Gen 1 إضافية
1 × موصل USB 3.2 Gen 1 (يدعم USB Type-C ® )
2 × موصلات USB 2.0 تدعم 4 منافذ USB 2.0 إضافية
1 × موصل USB 2.0 يدعم منفذ USB 2.0 إضافي واحد
صوتي
Realtek 7.1 Surround Sound High Definition Audio CODEC*
- يدعم: اكتشاف المقبس، البث المتعدد، إعادة تعيين مقبس اللوحة الأمامية
- يدعم تشغيل ما يصل إلى 24 بت/192 كيلو هرتز
ميزات الصوت
- حماية الصوت
- مكثفات صوتية ممتازة
- طبقات PCB مخصصة للصوت
* مطلوب هيكل مزود بوحدة صوت عالية الدقة في اللوحة الأمامية لدعم إخراج الصوت المحيطي 7.1.
- يدعم: اكتشاف المقبس، البث المتعدد، إعادة تعيين مقبس اللوحة الأمامية
- يدعم تشغيل ما يصل إلى 24 بت/192 كيلو هرتز
ميزات الصوت
- حماية الصوت
- مكثفات صوتية ممتازة
- طبقات PCB مخصصة للصوت
* مطلوب هيكل مزود بوحدة صوت عالية الدقة في اللوحة الأمامية لدعم إخراج الصوت المحيطي 7.1.

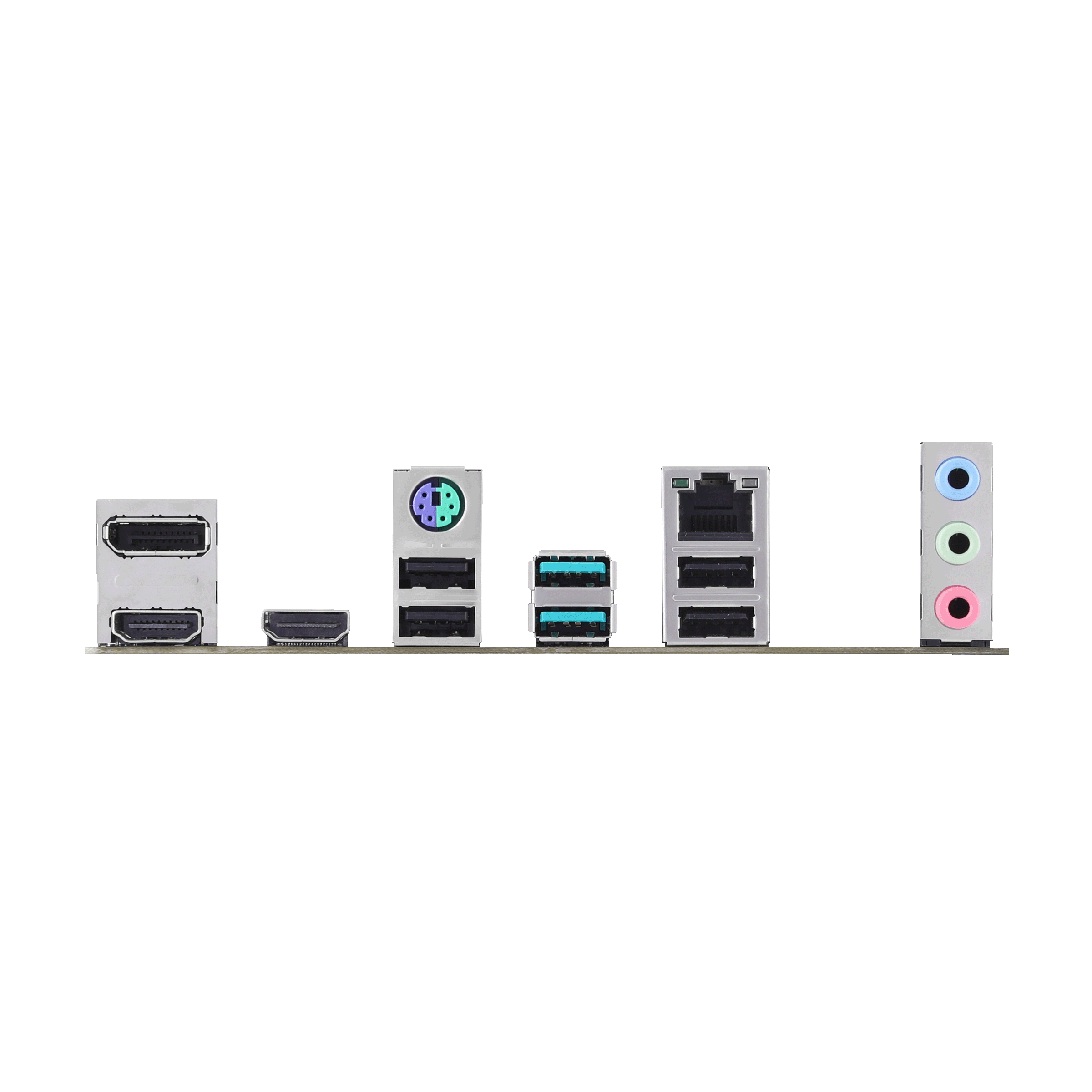

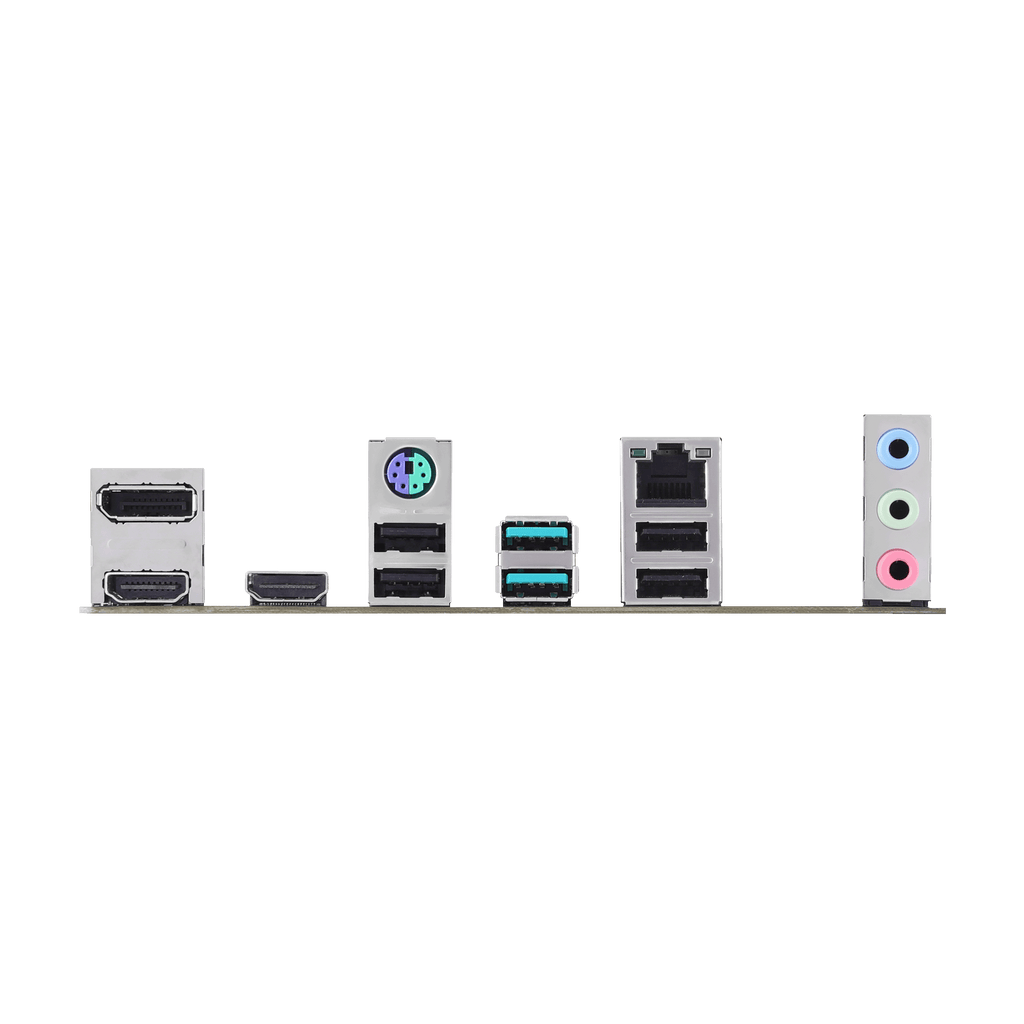

منافذ الإدخال/الإخراج في اللوحة الخلفية
2 منفذ USB 3.2 من الجيل الثاني (2 من النوع A)
4 منافذ USB 2.0 (4 من النوع A)
1 × منفذ عرض
2 × HDMI® الموانئ
1 × منفذ إيثرنت Realtek 2.5Gb
3 × مقابس صوتية
1 × منفذ لوحة مفاتيح/ماوس PS/2
4 منافذ USB 2.0 (4 من النوع A)
1 × منفذ عرض
2 × HDMI® الموانئ
1 × منفذ إيثرنت Realtek 2.5Gb
3 × مقابس صوتية
1 × منفذ لوحة مفاتيح/ماوس PS/2
موصلات الإدخال والإخراج الداخلية
متعلق بالمروحة والتبريد
1 × موصل مروحة وحدة المعالجة المركزية رباعي السنون
1 × موصل مروحة وحدة المعالجة المركزية OPT رباعي الدبابيس
2 × 4 رؤوس مروحة الهيكل
متعلق بالطاقه
1 × موصل الطاقة الرئيسي 24 سنًا
1 × موصل طاقة 8 سنون +12 فولت
متعلق بالتخزين
2 فتحات M.2 (مفتاح M)
4 منافذ SATA 6 جيجابت/ثانية
USB
يدعم موصلا USB 3.2 Gen 1 2 منافذ USB 3.2 Gen 1 إضافية
1 × موصل USB 3.2 Gen 1 (يدعم USB Type-C®)
2 × موصلات USB 2.0 تدعم 4 منافذ USB 2.0 إضافية
1 × موصل USB 2.0 يدعم منفذ USB 2.0 إضافي واحد
متنوع
3 رؤوس قابلة للعنونة من الجيل الثاني
1 × موصل Aura RGB
1 × رأس CMOS واضح
1 × رأس منفذ COM
1 × موصل صوت باللوحة الأمامية (AAFP)
1 × رأس LPT
1 × موصل خرج S/PDIF
1 × موصل SPI TPM (14-1pin)
1 × موصل لوحة النظام 20-3 دبوس مع وظيفة التطفل على الهيكل
1 × موصل مروحة وحدة المعالجة المركزية رباعي السنون
1 × موصل مروحة وحدة المعالجة المركزية OPT رباعي الدبابيس
2 × 4 رؤوس مروحة الهيكل
متعلق بالطاقه
1 × موصل الطاقة الرئيسي 24 سنًا
1 × موصل طاقة 8 سنون +12 فولت
متعلق بالتخزين
2 فتحات M.2 (مفتاح M)
4 منافذ SATA 6 جيجابت/ثانية
USB
يدعم موصلا USB 3.2 Gen 1 2 منافذ USB 3.2 Gen 1 إضافية
1 × موصل USB 3.2 Gen 1 (يدعم USB Type-C®)
2 × موصلات USB 2.0 تدعم 4 منافذ USB 2.0 إضافية
1 × موصل USB 2.0 يدعم منفذ USB 2.0 إضافي واحد
متنوع
3 رؤوس قابلة للعنونة من الجيل الثاني
1 × موصل Aura RGB
1 × رأس CMOS واضح
1 × رأس منفذ COM
1 × موصل صوت باللوحة الأمامية (AAFP)
1 × رأس LPT
1 × موصل خرج S/PDIF
1 × موصل SPI TPM (14-1pin)
1 × موصل لوحة النظام 20-3 دبوس مع وظيفة التطفل على الهيكل
المميزات الخاصة
حماية ASUS 5X III
- DIGI+ VRM
- لانغارد
- حماية من الجهد الزائد
- SafeSlot Core+
- مدخل/مخرج خلفي من الفولاذ المقاوم للصدأ
تصميم ASUS Q
- وحدة ذاكرة Q-DIMM
- نواة Q-LED
- Q-سلوت
الحل الحراري من ASUS
- مبدد حراري M.2
- تصميم المبدد الحراري VRM
برنامج ASUS EZ DIY
- بروكول
مزامنة الهالة
- رأس Aura RGB
- رؤوس الجيل الثاني القابلة للعنونة
- DIGI+ VRM
- لانغارد
- حماية من الجهد الزائد
- SafeSlot Core+
- مدخل/مخرج خلفي من الفولاذ المقاوم للصدأ
تصميم ASUS Q
- وحدة ذاكرة Q-DIMM
- نواة Q-LED
- Q-سلوت
الحل الحراري من ASUS
- مبدد حراري M.2
- تصميم المبدد الحراري VRM
برنامج ASUS EZ DIY
- بروكول
مزامنة الهالة
- رأس Aura RGB
- رؤوس الجيل الثاني القابلة للعنونة
مميزات البرنامج
برامج ASUS الحصرية
صندوق ترسانة
- صانع الهالة
- مزامنة الهالة
- Fan Xpert 2+
- توفير الطاقة
مجموعة الذكاء الاصطناعي 3
- ديجي+ VRM
- منظف الكمبيوتر
برنامج ASUS CPU-Z
Norton Deluxe (إصدار تجريبي مجاني لمدة 60 يومًا)
برنامج وينرار
UEFI BIOS
برنامج ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ فلاش 3
- وضع EZ في ASUS UEFI BIOS
صندوق ترسانة
- صانع الهالة
- مزامنة الهالة
- Fan Xpert 2+
- توفير الطاقة
مجموعة الذكاء الاصطناعي 3
- ديجي+ VRM
- منظف الكمبيوتر
برنامج ASUS CPU-Z
Norton Deluxe (إصدار تجريبي مجاني لمدة 60 يومًا)
برنامج وينرار
UEFI BIOS
برنامج ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ فلاش 3
- وضع EZ في ASUS UEFI BIOS
السير الذاتية
ذاكرة فلاش ROM بسعة 128 ميجابايت، UEFI AMI BIOS
سهولة الإدارة
WOL بواسطة PME وPXE

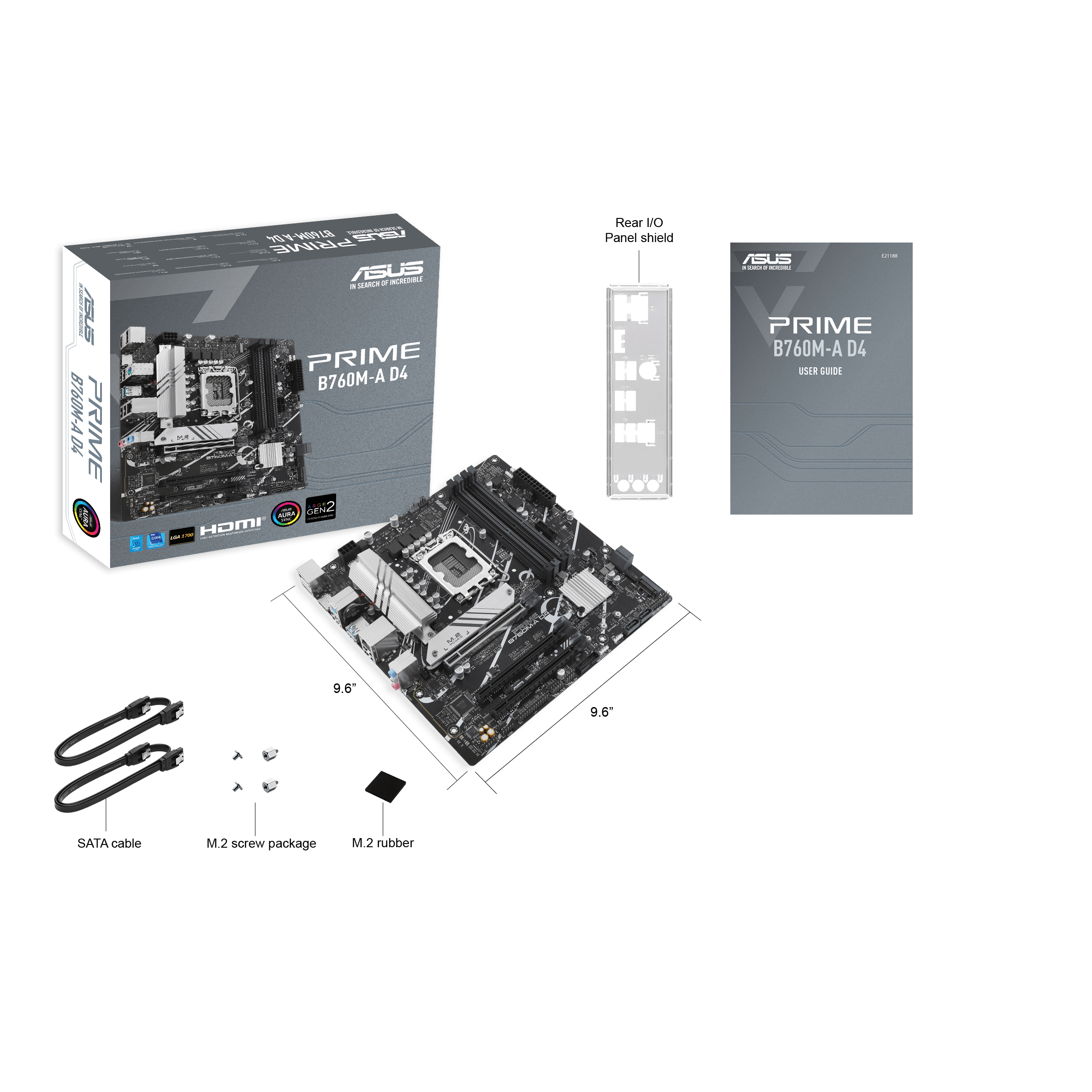

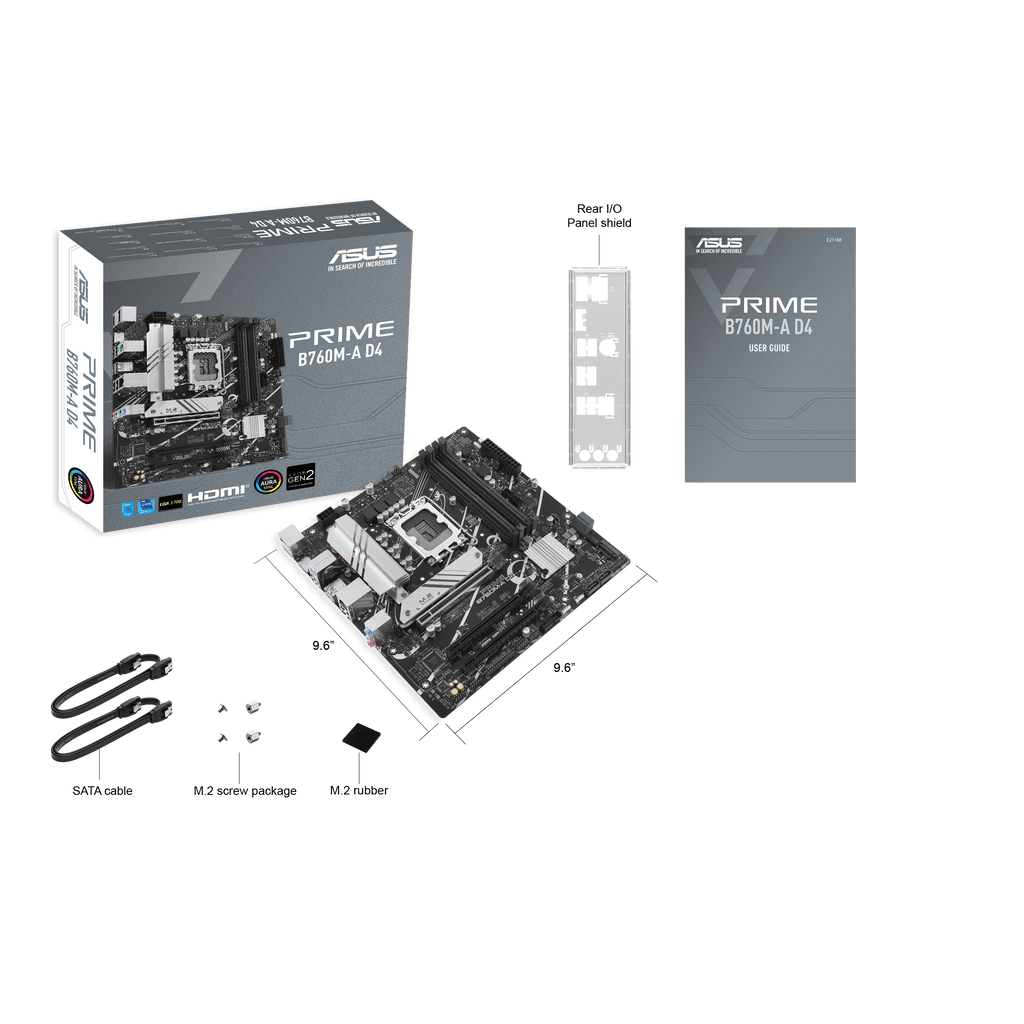

مُكَمِّلات
الكابلات
2 كابل SATA 6Gb/s
متنوع
1 × درع الإدخال/الإخراج
1 × حزمة مطاطية M.2
1 × حزمة برغي لـ SSD M.2
التوثيق
1 × دليل المستخدم
2 كابل SATA 6Gb/s
متنوع
1 × درع الإدخال/الإخراج
1 × حزمة مطاطية M.2
1 × حزمة برغي لـ SSD M.2
التوثيق
1 × دليل المستخدم
نظام التشغيل
ويندوز ® 11، ويندوز ® 10 64 بت
عامل الشكل
عامل الشكل mATX
9.6 بوصة × 9.6 بوصة (24.4 سم × 24.4 سم)
9.6 بوصة × 9.6 بوصة (24.4 سم × 24.4 سم)
